BedZED是英國低耗能社區和建築最有名的案例,很多國家和媒體都來此採訪取經,本案早在十年前就已經建造完成,但是我多次訪英都沒親自看看這個著名的案例,在2010年底,因緣際會成為大愛電視台採訪英國永續生活節目的隨行翻譯,終於可以親自前往朝聖這個著名的案例。這個案子在網路上Google就有一堆資料可以看,所以網路有有的資料我就盡量不再贅述。

地理位置
本案座落於Sutton,其實Sutton在倫敦的三區,從倫敦中心坐地鐵來並不困難,但是需要轉一次公車,公車倒是要坐蠻久的。但是BedZED實在是太有特色了,從雙層巴士上,遠遠的就可以看到它的地標:彩色風帽,看到風帽就知道要下車了XD。但是要再回倫敦市中心,我就比較喜歡走路去火車站坐火車回市中心的Victoria站,本案基地的交通真的蠻方便的,而本案的專案建築師也解釋本案基地位置對於低耗能生活有重大的意義,因為方便的公共交通系統可以減少人們開車,少開車就減少使用石化燃料的消耗。


社區空間計畫
建築師為了減少人們的交通量,挑戰了傳統英美社區規劃均為單純的住宅使用的想法,他整合了辦公室及托兒所等一般社區生活需求的空間在這個基地裡。此外,為了減少使用石化能源的電力,他也設計了一棟燃燒木頭的CHP(Combined Heat and Power),不僅提供社區內電力使用,也提供了社區所需的熱水。而這棟CHP的南面斜屋頂上也裝滿了太陽能光電版。不過在我參訪的時候,發現整個屋頂站滿了鴿子,我想這棟建築物該不會現在也是鴿舍了吧???


建築座向
本案的建築量體可以簡化為三角形,三角形的垂直面全部向南,斜邊就是由南向北斜下。向南的空間可以說是被玻璃帷幕閉合的陽台空間。而在玻璃帷幕的最上層設置了太陽能光電發電板,光電板發出的電可以供電動車充電用。南向玻璃窗的目的就是為了善用冬天的陽光來替室內加熱。於是我問了導覽的專案建築師,那夏天怎麼辦?他說很簡單,把陽台上的窗戶打開就好啦XD,一時我覺得對阿,我怎會那麼蠢???不過我當時想窗戶打開是陽台的空氣可以對流,可是太陽射在室內還是會繼續造成室內持續過熱的情形,透過通風換氣不一定可以解決阿?應該還是要有遮陽設施才是王道吧?於是我又追問,那夏天不會有日照過量的問題嗎?結果得到的答案是因為夏天的陽光角度比較高,所以陽台的深度不會直接照到室內空間,但是冬天的陽光比較低,所以會照進來。突然我又覺得我讀得書讀到背上去,這書上的建築常識居然沒有反應過來。但是我不氣餒,再追問那你們是怎麼知道為有這樣的結果呢?是用電腦模擬日照嗎???答案是:NO!我們做實體模型,大量的模型來STUDY


建築構造
本案的構造在一般的網路上好像沒有相關資料,剛好設計建築師的演講內容有提到,於是我趕快拍下來跟大家分享。如相片所示,本案的外牆非常的厚,有將近30公分厚,在磚牆中夾有保溫層用來增加熱阻。


而屋頂的磚是採用乾式施工的空心磚,也可以增加保溫能力。


同樣的本案的建築外殼重點還是在保溫及良好的氣密設計,盡量降低暖氣需求。而建築師也說到這樣的外殼設計需要有良好的通風換氣來配合,才能使住在裡面的住戶住的健康。

風帽
本案最大的特色就是彩色的風帽的,這彩色的風帽可不是隨便做做的,為了有良好的通風換氣能力及盡量減少能源的消耗,他整合了室內空間的通風換氣系統,也整合了全熱交換器,透過被動式通風設計的概念,促進室內的通風換氣。

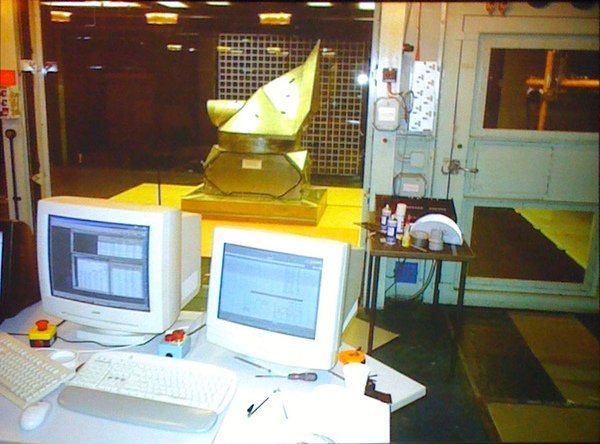

本來以為這東西只是建築師自己設計,效能還不知道怎樣,結果在Bill DunsterUCL演講中居然提出他設計的風帽還有送實驗室試驗通風換氣性能,真是太追求真實了!(不過實驗費用是誰出阿????)而在室內的換氣孔,也可以感受到空氣流動的感覺,所以這風帽真的發揮通風換氣的效益。


室內空間
由於社區內的一般住戶不給拍攝採訪,所以只能拍攝BioRegional辦公室和它提供樣品空間瞭解他的空間規劃。在英國很有趣,很多英國的住宅平面規劃和台灣完全不一樣,台灣喜歡把客廳放在入門的第一個空間,而英國喜歡把客廳放在平面的最後面,享受後院的景觀空間。同樣的,本案的客廳當然也不是在入口的第一個空間,他的客廳是從BioRegional的入口進入後,先爬樓梯上二樓再經過長長的走廊,才到客餐廳空間。


在爬樓梯上二樓的時候,發現樓梯間是自然採光,如此一來就可以減少白天開燈的機會。


由於本案原本的計畫就是以Social Housing及平價住宅做規劃,所以他的客廳和餐廳的空間並不大,客廳的平面我想應該不到4M*4M。展示屋內的牆壁貼著薰衣草圖樣的壁紙和紫色的油漆,整個空間似乎散發出薰衣草香,很有讓人放鬆心情的感覺。不過那個沙發實在也太Cheap的感覺了,顏色和質感的感覺也不對,同樣的桌子也是,這薰衣草空間要配啥沙發和桌子才好呢???又想起設計起來了!!!


基本上客餐廳的空間感覺很明亮,而向南望出去又覺得綠意盎然。


專案建築師說他們原始的設計概念是家家戶戶都有自己的花園,部分一樓的住戶有花園空間,如果一樓沒有花園的,就會有在別棟的屋頂花園,只要走過空橋,就可以到達屬於自己的空中花園。


整合能源碼表
建築師也花了很多心思在廚房空間的設計上,但他主要是在整合所有的資源碼表以及整合式廚房垃圾桶。他表示以前英國的住宅相關的能源碼表都到處放,沒經過整合,如果問一般的家庭說你們的某某碼表在哪裡?甚至很多人都不知道,因此他們在能源使用上不會有知覺。為了喚醒住戶自己對能源消耗的瞭解,他們在本案裡提出整合水、電力、瓦斯碼表在同一個位置,讓住戶容易看的到,並且知覺他們的能源消耗的情形。不過這是十年前的設計了,所以所有的碼表都是舊式的碼表,而且無法記錄,而近年來的設計已經是推廣智慧電表,也看了幾個智慧電表的案例,比這先進很多。這時我又問了:這是舊式的碼表且沒辦法記錄,住戶又怎能瞭解他們能源消耗的情形呢?他說:就看碼表上的轉速阿……


整合回收垃圾桶設計
建築師提到另外一個特色就是洗台下的垃圾桶,他將資源分類回收垃圾桶都收在這個空間。他表示一般人因為沒有設備配合,所以也懶得做垃圾分類,所以他們設計這樣的設備,讓住戶可以自然而然的將垃圾分類設置。這想法實在是不錯,在我2007年來倫敦唸書時,Camdem區根本就沒垃圾分類,垃圾通通丟一起。其他區應該也是都一樣沒有垃圾分類,本案在十年前就想到垃圾分類,在英國當時的社會狀況下真的是太先進了。不過我還是要說一下,這個垃圾回收區也太小了,兩支啤酒瓶就塞滿一格了吧,這樣是要如何回收阿?還是宣示意義大於實質操作意義吧。


然後我發現建築師在洗槽上方開了一個窗,這個窗可以引進樓梯間的天光,也是挺有心的。


永續交通想法
建築師很在乎交通耗能,因此本案有電動車充電站、腳踏車停車場以及共享汽車俱樂部(Car Club)
電動車充電站的電據表示是由太陽能版來的。


而腳踏車停車場有兩種,一種是裝在箱子裡,可以防盜及遮風避雨,另一種就是腳踏車架,



共享汽車俱樂部(Car Club)
共享汽車俱樂部是讓社區內的人共享租用汽車,透過線上booking,就可以預定要用車的時間,不過還是要先繳錢交年費加入俱樂部才可以,每次租車也需要付費,不過使用者表示又不用買車也不用保養更不用保險,和樂而不為。



社區意識
社區意識這東西從Project的表象完全看不出來,但是建築師很注重這點,他表示住在BedZED社區裡的住戶認識本社區人士相當高,比起倫敦市中心的薄弱意識,這裡的社區住戶可是凝聚力相當強,強烈的社區意識讓住在本社區的住戶可以更快速的分享社區設施的操作及使用方法及注意事項,也發起了在地農作物團構的活動,享受在地生產的當季又新鮮的農作物,也讓生活健康更樂活。

結語
以現今的角度來看這個案子,似乎還有很多可以改善的部分,尤其在能源控制部分在這十年來有十足的進步,不過想像十年前提出這些概念還真的算是獨領風騷,本案在建物節能及社區能源自足率的概念都是十分先進,而針對減少社區以外供電使用及石化能源消耗的概念,似乎也深深影響了英國現在訂定零碳建築的基本概念,在在反應出建築師當初的遠見。不過網路上也有些批判,說經過這十年,很多設備維護不良,導致對外電源供應的依賴度逐漸上升,我想這也是設計這類社區及建築物所需注意的事項。

後記
設計本案的建築師Bill Dunster的事物所也在本社區內,在參訪本案後一個月,他也來我的母校UCL的演講中,見到他本人時個人覺得他是個塊頭蠻大的建築師,但是在一次巧合的機會看見他居然開VWLupo,看他擠在那小車裡真的是一個頗怪的感覺。這次參訪一直想找機會訪談真正生活在BedZED社區裡的住戶,不過因為英國人很在乎隱私權,而且這裡的採訪團和觀光客實在太多,住戶似乎不堪其擾,路上隨便抓都沒有人願意接受訪談,而且負責導覽的專案建築師還告訴我們拍照不要往人家的室內拍,所以只能參觀攝影由BioRegional經營的樣品空間,所以到底實際生活在本社區裡的空間和評價也就無從得知了。
